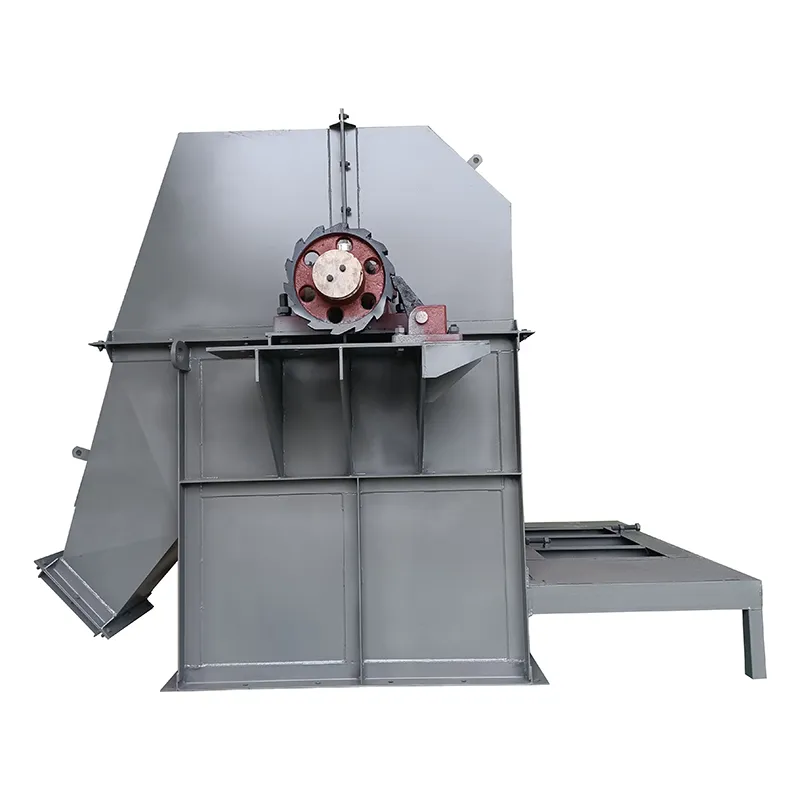

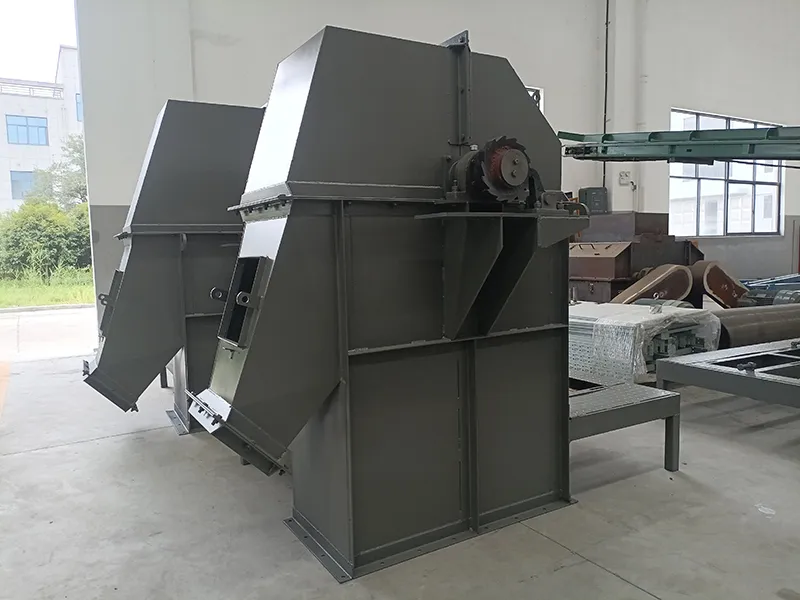

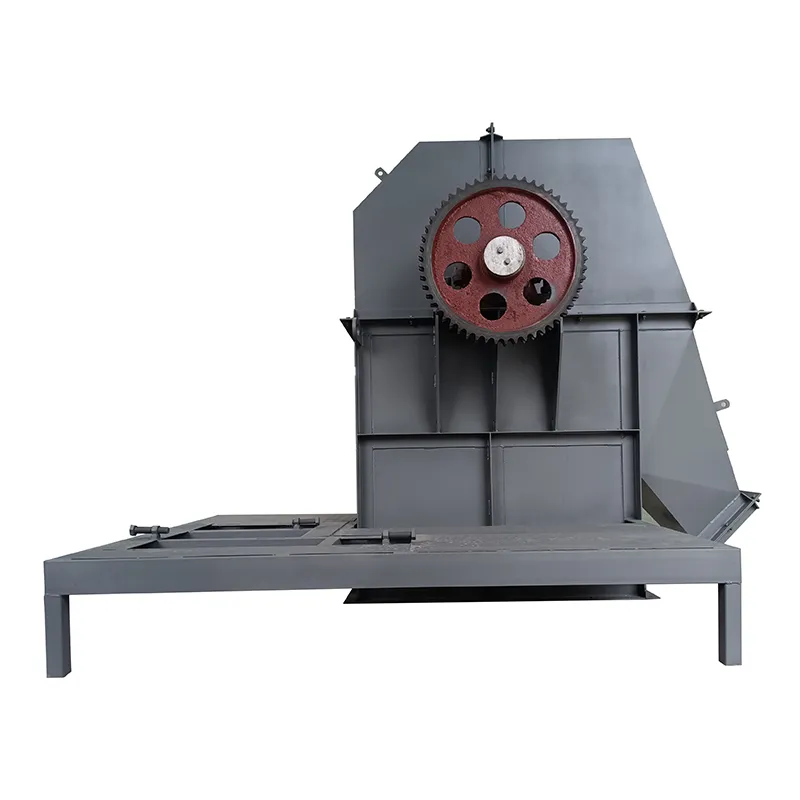

ناقل رأسي بالقادوس (مصعد ناقل)
Bucket Elevator
نظام ناقل رأسي لرفع ونقل المواد عمودياً

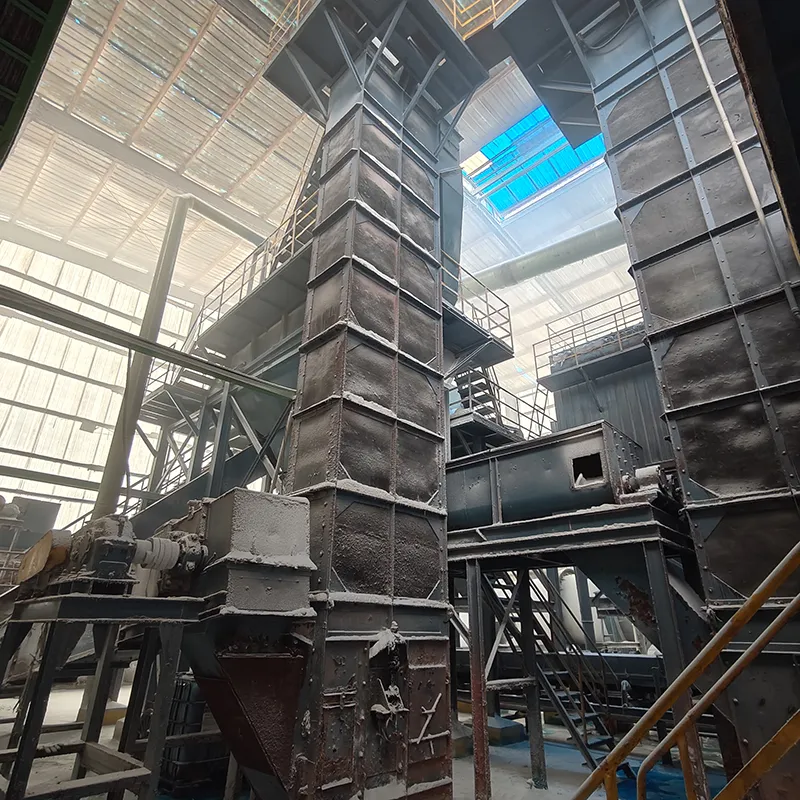

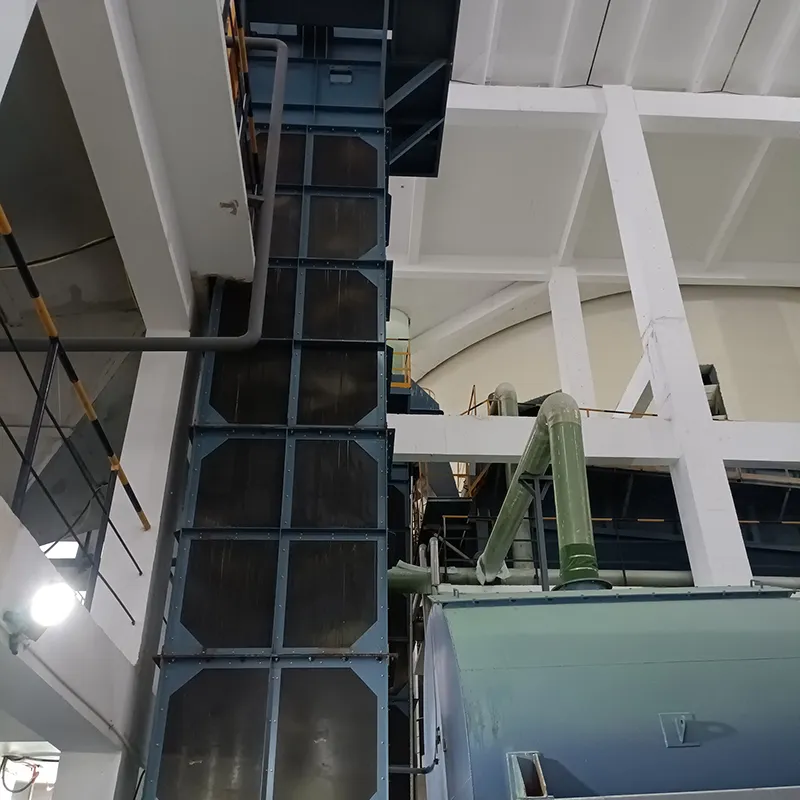

ناقل القادوس الرأاسي تستخدم سلسلة من القوديس المرفقة لنقل المواد رأسياً. عندما يبدأ نظام القيادة، تقوم القواديس، المثبتة إما على سلسلة أو حزام، بجمع المواد من المدخل عند القاعدة. أثناء صعودها، تنقل القواديس المواد إلى الأعلى، حيث يتم تفريغها إما من خلال الإمالة أو قوة الطرد المركزي. هذا النظام مناسب للتعامل مع المواد السائبة في الصناعات مثل الزراعة وإنتاج الأسمدة والمواد الكيميائية والبناء والمعادن.

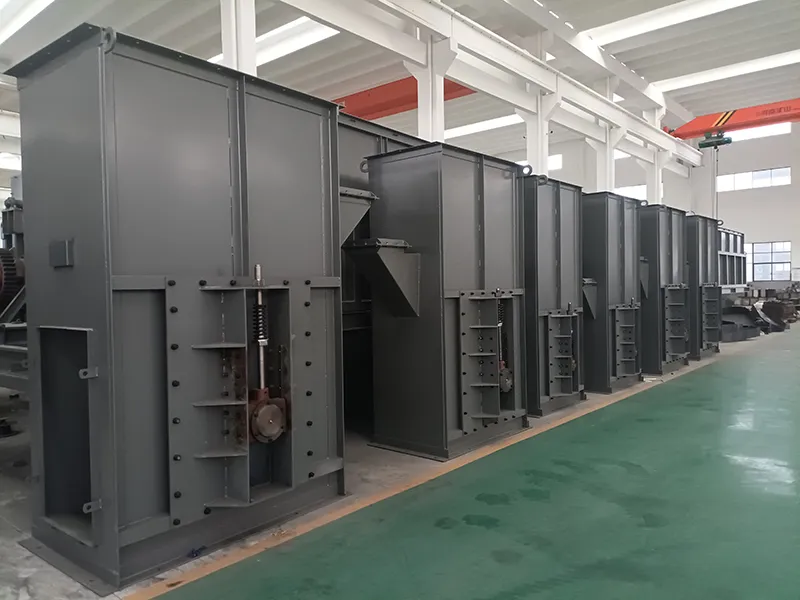

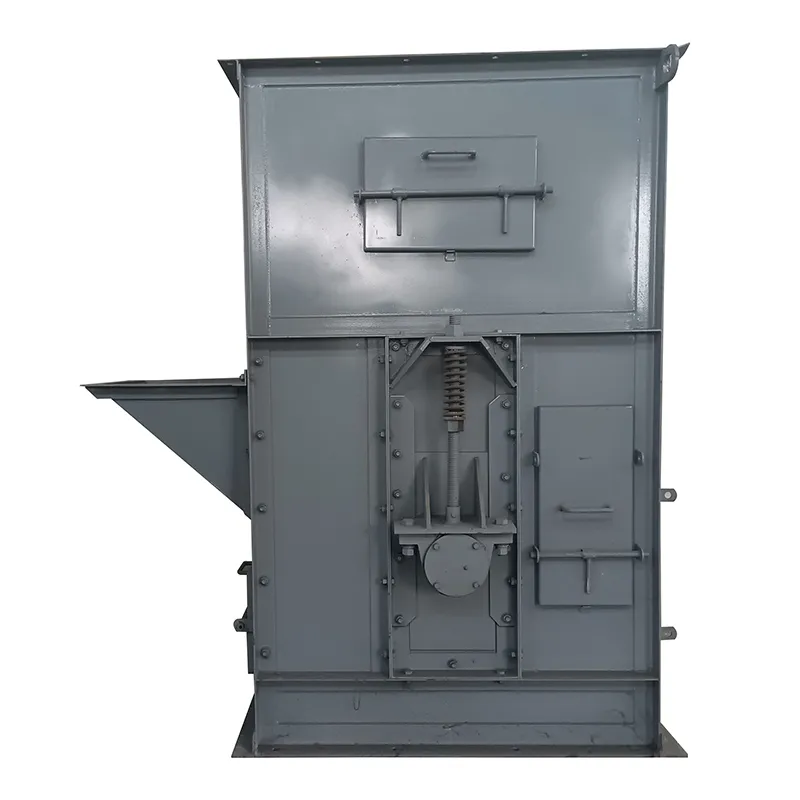

تقدم شركتنا مجموعة من الموديلات، بما في ذلك مصاعد القواديس ذات السلسلة فئة TH ومصاعد السلسلة ذات الألواح NE، إلى جانب المكونات ذات الصلة المصممة خصيصاً لتلبية الاحتياجات الصناعية الخاصة. تشتهر أنظمة مناولة المواد هذه بكفاءتها في التعامل مع مهام النقل الرأسي، ودعم التشغيل المستمر ومتطلبات الإنتاج العالية.
تستخدم لنقل الحبيبات والمواد اللزجة رأسياً
الخصائص

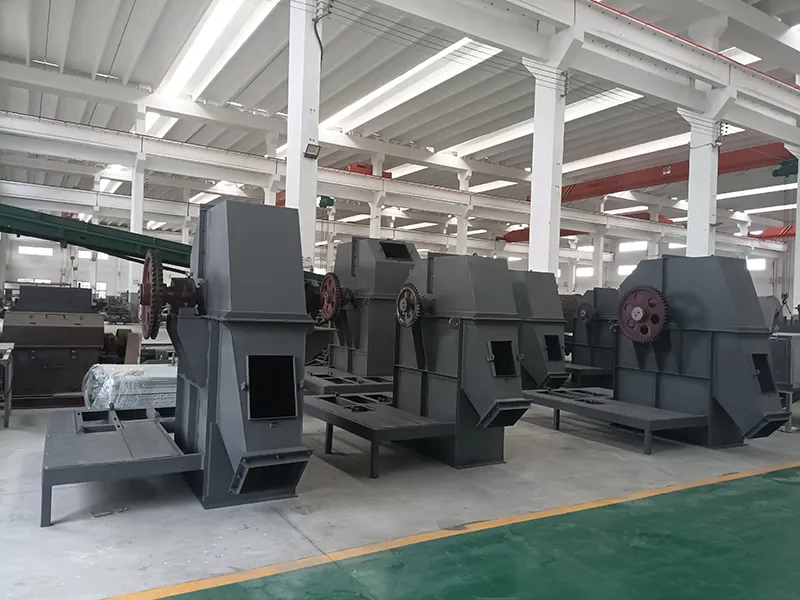

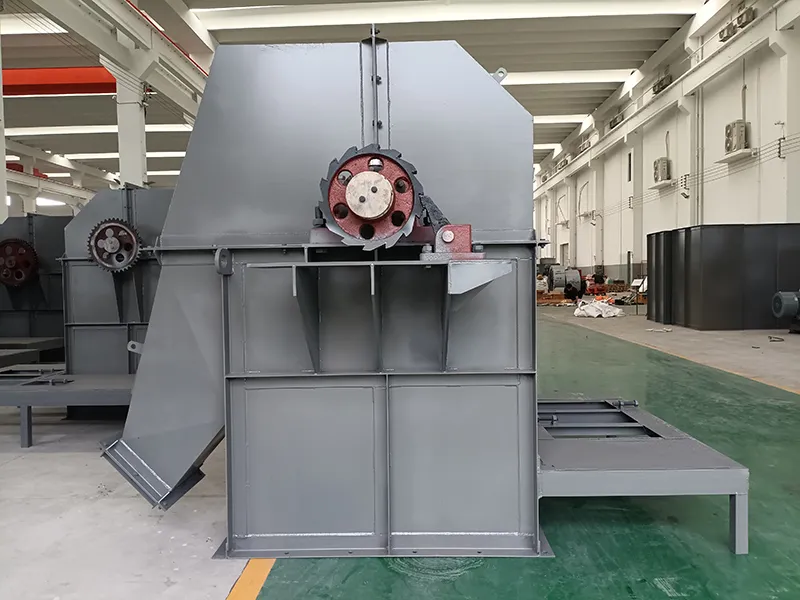

- تم تصميم بكرات السلسلة العلوية والسفلية بهيكل معياري، مما يسمح باستبدال الحواف بسهولة، مما يقلل من تكاليف الصيانة.

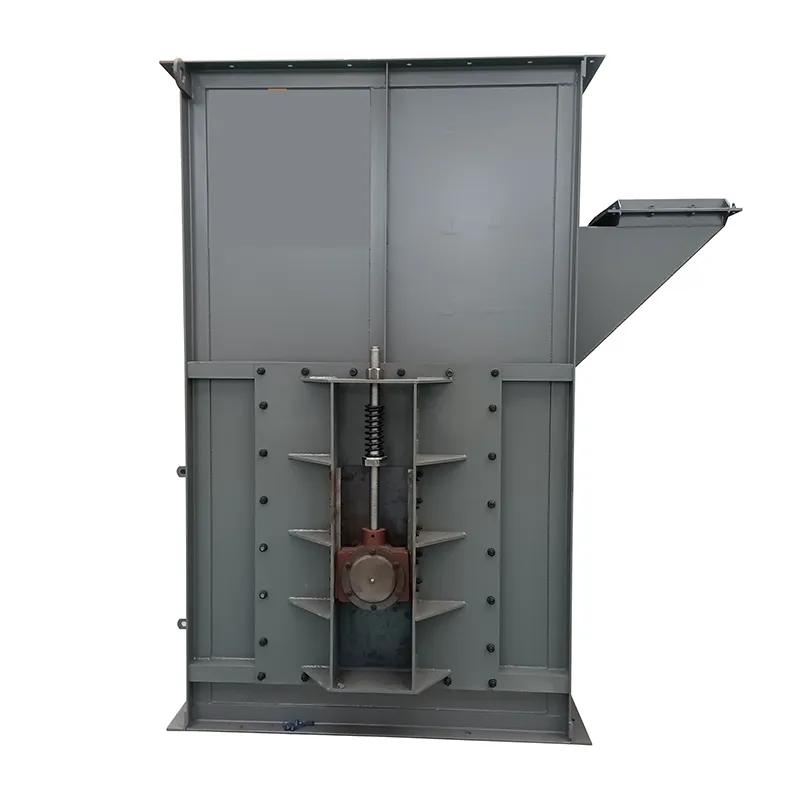

- يستخدم القسم السفلي نظام شد ذراع موازنة يحافظ آلياً على شد ثابت، مما يمنع انزلاق السلسلة أو خروجها عن مسارها، مما يضمن التشغيل السلس.
- يستخدم المصعد سلاسل دائرية عالية القوة، والتي تتم معالجتها حرارياً لتحسين قوة الشد ومقاومة التآكل، مما يطيل عمر خدمة المعدات بشكل كبير.
خيارات التحميل والتفريغ

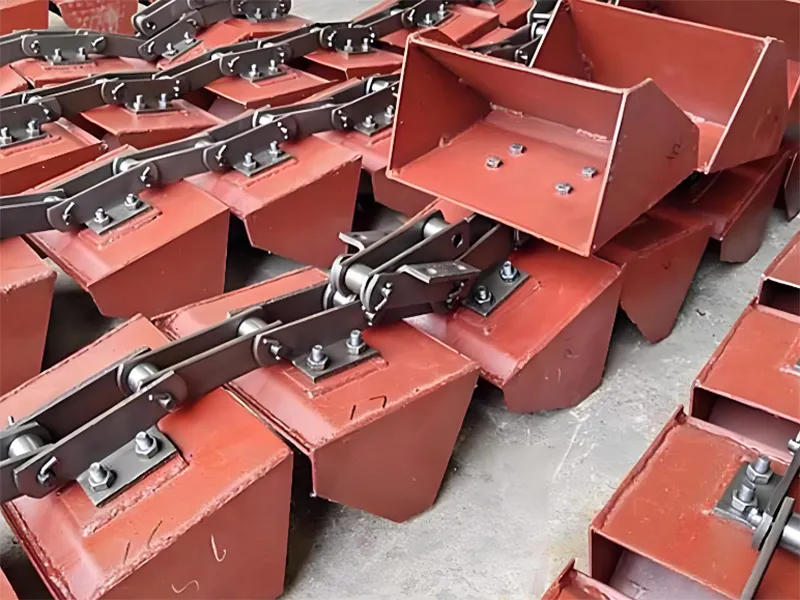

يأتي هذا الناقل بنوعين من القواديس:
- نوع ZH (قادوس متوسط العمق): مصمم لنقل المواد اللزجة التي يصعب قذفها مثل الرمل الرطب والأسمدة الكيماوية ورماد الصودا والطين.
- نوع ZH (قادوس عميق): مناسب للمواد الجافة والسائبة التي يسهل تفريغها، مثل الحجارة المكسرة والفحم ومواد الأسمنت الخام والخبث.
المواصفات
| الموديل | ||||||||||||
| نوع القادوس | Zh (قادوس متوسط العمق) | Sh (عمق القادوس) | Zh (قادوس متوسط العمق) | Sh (عمق القادوس) | Zh (قادوس متوسط العمق) | Sh (عمق القادوس) | Zh (قادوس متوسط العمق) | Sh (عمق القادوس) | Zh (قادوس متوسط العمق) | Sh (عمق القادوس) | Zh (قادوس متوسط العمق) | Sh (عمق القادوس) |
| سعة النقل (m³/h) | 35 | 60 | 58 | 94 | 75 | 118 | 152 | 185 | 146 | 235 | 235 | 365 |
| عمق القادوس (mm) | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||
| حجم القادوس (L) | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 |
| المسافة بين القواديس (mm) | 512 | 688 | 920 | |||||||||
| السلسلة القطر×الخطوة (mm) | Ø18×64×7 loops | Ø22×86×7 loops | Ø26×92×7 loops | |||||||||
| خطاف السلسلة | Ø18×64×M16 | Ø22×86×M18 | Ø26×92×M20 | |||||||||
| عدد السلاسل | 2 | |||||||||||
| قوة تكسير كل سلسلة (kN) | ≥320 | ≥480 | ≥570 | |||||||||
| سرعة القادوس (m/s) | 1.4 | 1.5 | 1.6 | |||||||||
